BCF: comunicar e acompanhar questões ligadas ao modelo

Este subartigo aprofunda openBIM: dos requisitos à modelagem e à verificação. Depois de definir o que entregar e verificar o modelo, a equipe precisa comunicar o que foi encontrado, quem deve agir e quando a questão foi resolvida. O BCF — BIM Collaboration Format oferece uma forma estruturada de fazer isso entre aplicações BIM.

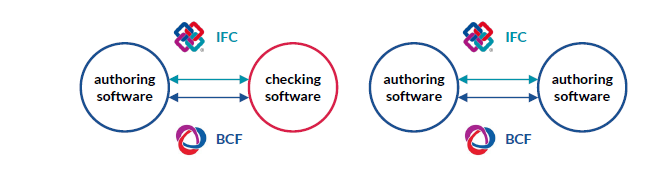

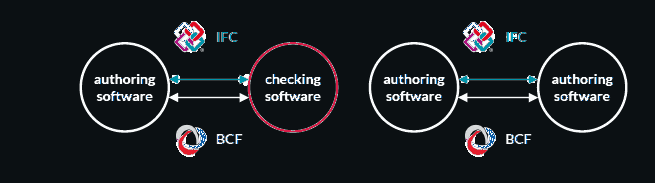

Um arquivo IFC transporta o modelo e seus dados; um tópico BCF transporta a questão ligada ao modelo. Ele pode apontar para elementos pelo identificador IFC, guardar uma vista da situação e registrar a discussão e o estado da resolução. O BCF não carrega a geometria dos componentes referenciados. Para que o destinatário veja o mesmo problema no espaço, ele precisa ter acesso ao modelo correspondente e uma aplicação que interprete as referências e a vista.

O que registrar em um tópico BCF

O manual enumera os dados que tornam uma questão compreensível e rastreável. Na prática, registre pelo menos um título claro, uma descrição objetiva, a localização no modelo, os elementos envolvidos, um responsável, um prazo quando houver e um status atualizado. Uma vista salva pode preservar posição da câmera, visibilidade, cores e imagem de referência; comentários, anexos e histórico documentam a discussão.

Esses itens descrevem um bom registro de coordenação, não uma lista de campos tecnicamente obrigatórios em todo tópico BCF. A exigência formal varia conforme a versão do BCF-XML ou da BCF API e conforme o fluxo adotado. A distinção importa: uma questão pode existir sem que todos os anexos, vistas ou responsáveis já tenham sido definidos.

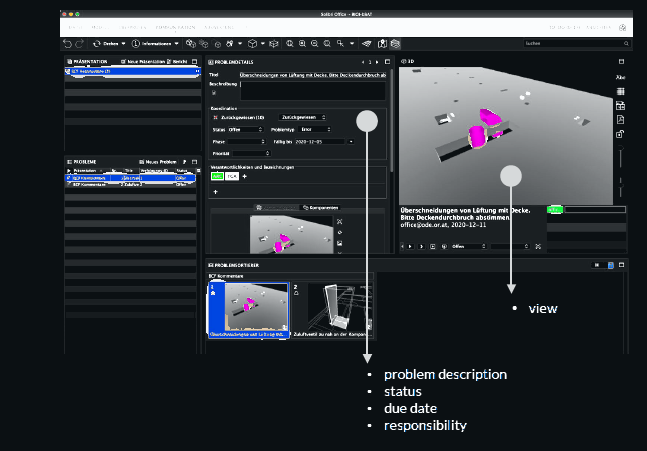

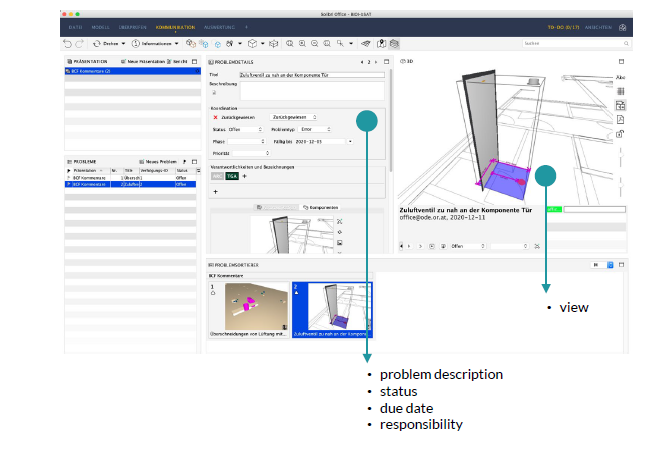

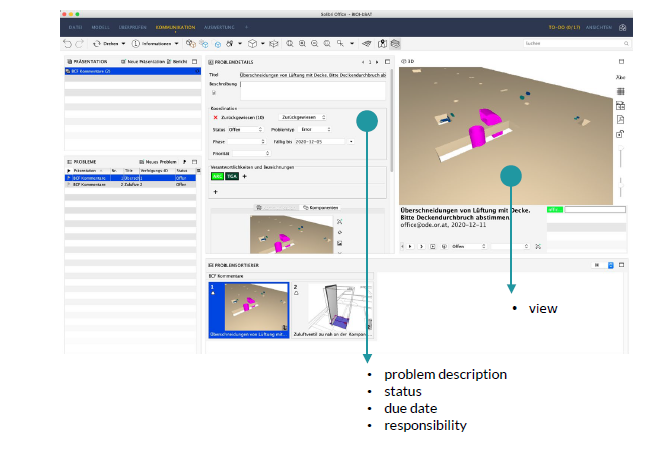

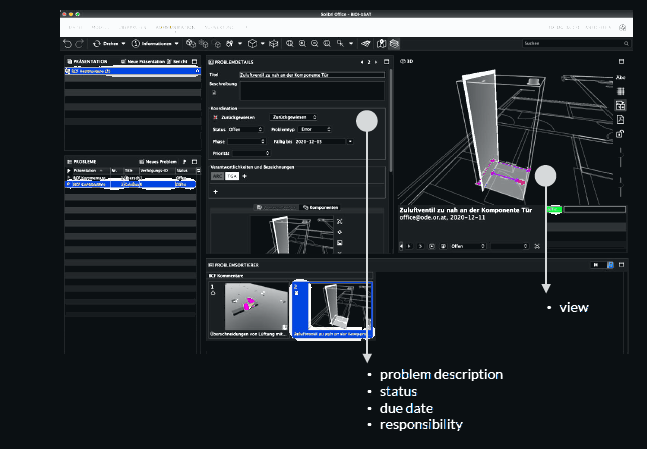

As duas telas do manual mostram exemplos concretos: uma interferência entre ventilação e forro e a proximidade excessiva de componentes. Em ambas, a vista 3D ajuda a localizar o ponto, enquanto a descrição, o status, o prazo e a responsabilidade organizam a ação necessária.

Exemplo de redação útil: “O duto de ventilação atravessa o forro na sala 2.14. Compatibilizar a rota do duto com a cota do forro antes da próxima entrega do modelo de instalações.” A vista deve mostrar apenas os componentes necessários à decisão. “Há uma colisão” sem localização, responsável ou ação esperada deixa a equipe sem critério claro de encerramento.

Quando o BCF ajuda

Fase	Aplicações descritas pelo manual
Projeto	Registrar verificações de qualidade, interferências entre disciplinas e decisões sobre alternativas de projeto, objetos e materiais.
Licitação e contratação	Coordenar esclarecimentos de proposta e vincular informações de custos ou fornecedores a objetos, conjuntos ou sistemas.
Obra	Acompanhar verificações de execução, disponibilidade de materiais, substituições e informações finais para a entrega.
Operação	Registrar alterações no modelo de entrega e observações do proprietário sobre melhorias necessárias.

O mesmo mecanismo de comunicação serve a essas fases, mas a categoria, a responsabilidade e o critério de fechamento mudam. Uma interferência de projeto pode ser encerrada após nova exportação e conferência; uma substituição em obra exige a confirmação do produto instalado e da documentação correspondente.

Escrever, atribuir, resolver e fechar

As orientações do trecho são diretas: comentários precisos, breves e neutros; vista configurada para destacar o ponto; responsável definido; status mantido em dia. Quando a solução é verificada, marque a questão como fechada e preserve a evidência da decisão. Manter tópicos resolvidos como “abertos” distorce a visão do projeto e prejudica a priorização.

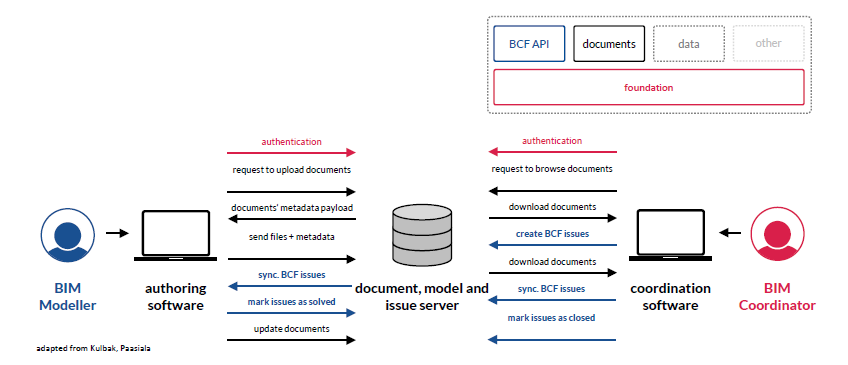

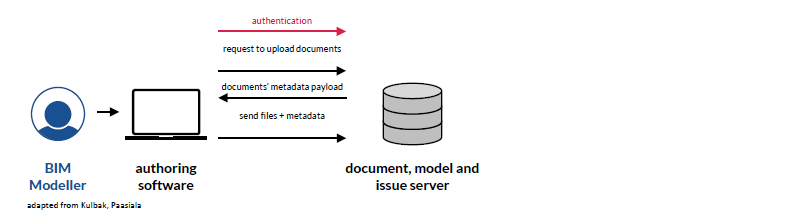

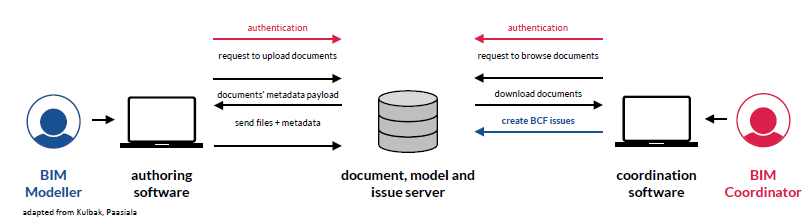

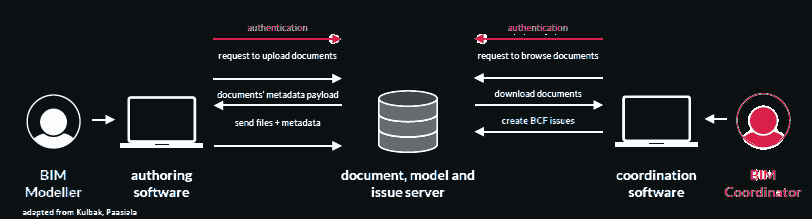

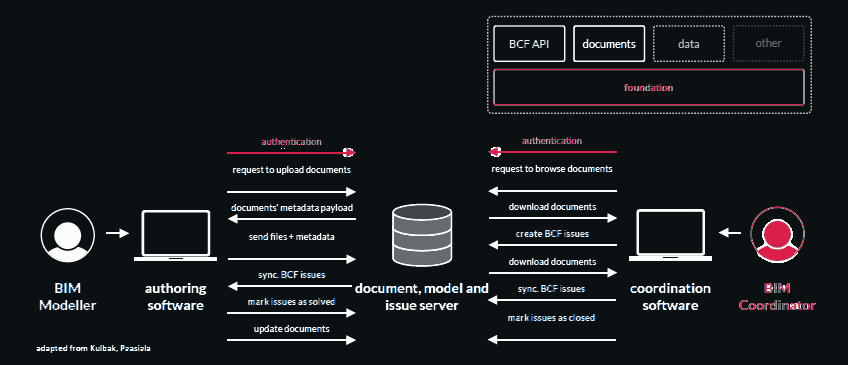

Para evitar versões divergentes, o manual recomenda uma plataforma definida para a troca dos tópicos — o CDE do empreendimento ou uma plataforma colaborativa conectada. A buildingSMART descreve duas formas de uso do BCF: troca de arquivos e serviço web/API. Na prática, escolha um fluxo único de registro e sincronização para que comentários, responsáveis e estados não se fragmentem entre caixas de e-mail e cópias locais.

BCF 3.0 permite informações adicionais em tópicos, mas funções mais avançadas, como intercambiar propriedades do modelo por mecanismos específicos, dependem do suporte real das aplicações. Teste o fluxo entre os programas escolhidos antes de assumir que um campo ou uma atualização circulará automaticamente.

Imagens complementares: modelos e plataforma de colaboração

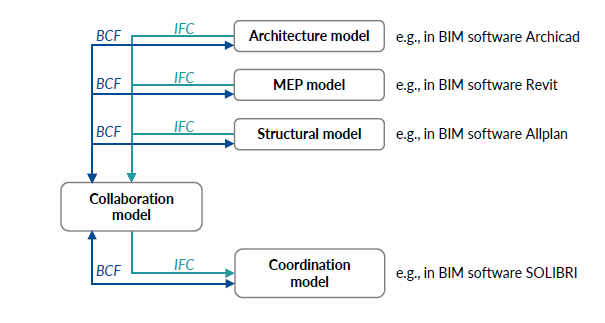

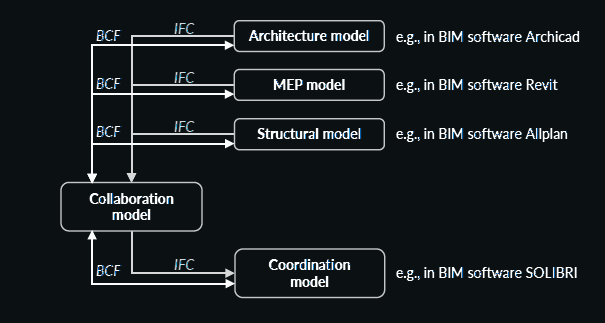

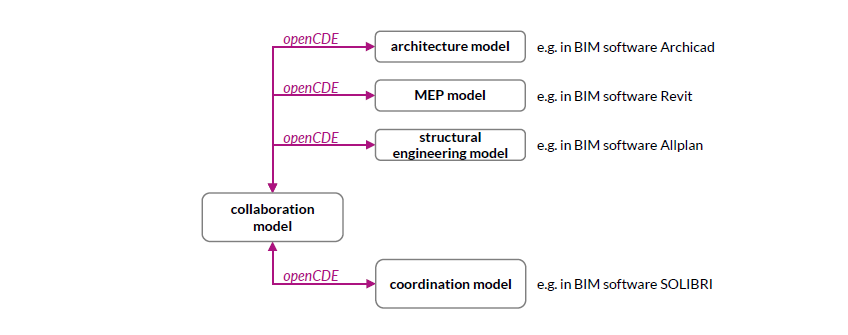

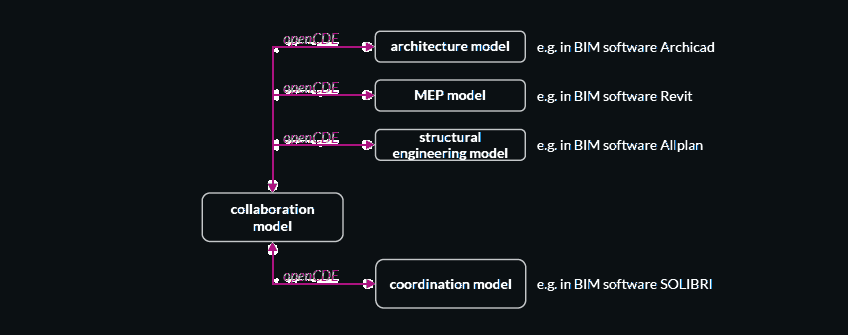

As cinco figuras seguintes foram fornecidas junto com o pedido, embora estejam fora das páginas 109–111. Elas ilustram visualmente a separação entre modelos IFC, questões BCF e uma plataforma comum de colaboração; não ampliam a base textual traduzida deste artigo.

As legendas das imagens citam aplicações apenas como exemplos do manual; não demonstram compatibilidade atual entre versões específicas. O ponto de gestão é definir onde fica o registro oficial da questão e conferir se cada participante consegue abrir a vista, responder e sincronizar o status.

Regra prática para a equipe

Para cada questão, confirme: qual é o problema, onde está, quem decide ou corrige, até quando e qual evidência encerra o assunto. Depois, monitore o conjunto de tópicos por disciplina, responsável e status. Essa leitura permite identificar pendências recorrentes e gargalos de coordenação sem perder a ligação com o modelo.

Para aprofundar, consulte a visão geral do BCF na buildingSMART e a documentação técnica do BCF.

Fonte e limites

Tradução e adaptação editorial das páginas 109–111 de BIMcert Handbook: Basic Knowledge openBIM (2024). As oito figuras foram extraídas das cinco imagens fornecidas e preparadas para os temas claro e escuro, com as legendas numeradas retiradas. O texto não especifica um software, uma plataforma ou um procedimento contratual para um empreendimento concreto.
