Casos de uso BIM: da finalidade aos requisitos de troca

Este subartigo aprofunda openBIM: dos requisitos à modelagem e à verificação. Um modelo só é útil quando responde a uma decisão concreta: calcular quantidades, coordenar a obra, conferir uma exigência ou preparar a operação. O caso de uso BIM parte dessa finalidade e define a informação necessária para realizá-la.

O Use Case Management (UCM) da buildingSMART reúne casos de uso descritos de forma comparável. Ele ajuda contratantes e equipes a especificar quem entrega o quê, para quem, quando e com qual qualidade, sem amarrar o processo a um programa específico. A figura ilustra a abrangência da abordagem, do planejamento à construção e à operação.

Começar pela decisão, não pelo arquivo

Um caso de uso descreve o objetivo, o resultado esperado, os participantes, suas responsabilidades, as atividades e as condições externas que afetam a troca de informação. Para cada entrega, explicita qual informação é requerida, em que momento, por quem e para qual ação. O LOIN ajuda a ajustar o conteúdo e a profundidade da informação à finalidade, evitando tanto lacunas como detalhamento sem uso.

Quantificação e custos, energia incorporada, logística do canteiro e operação são exemplos de finalidades distintas. Cada uma pode exigir objetos, propriedades, geometria, documentos e responsáveis diferentes. Por isso, um projeto não se define por um único “nível BIM” geral: ele reúne vários casos de uso, com entregas verificáveis em etapas determinadas.

O manual aproxima caso de uso e Information Delivery Manual (IDM). Convém distinguir os papéis: o caso de uso expressa a necessidade e o cenário de trabalho; a metodologia IDM, descrita na ISO 29481, estrutura processos e requisitos de troca para documentá-los de modo consistente. Um IDM pode consolidar casos relacionados. A explicação atual do UCM apresenta o caso de uso como ponto de partida dessa documentação.

O que o UCM organiza

O serviço foi criado para reunir práticas que antes circulavam em documentos difíceis de localizar ou comparar. A consulta pública de casos de uso permite encontrar descrições, status e referências. A criação colaborativa ocorre no Co-Creation Space; downloads e comentários podem exigir registro gratuito. O conteúdo publicado funciona como referência genérica. A equipe ainda precisa escolher os usos pertinentes, adaptar exigências ao empreendimento e acordar as entregas contratuais.

Na estrutura apresentada pelo manual e pelo UCM, cada caso combina:

1. Descrição: finalidade, escopo, limites, dependências e critérios de sucesso.
2. Processo: atores, tarefas, sequência, momentos de troca e destinatários.
3. Requisitos de troca: informação legível para os profissionais, incluindo conteúdo e nível de necessidade.
4. Especificação técnica: quando possível, mapeamento dos requisitos para IFC e expressão verificável em IDS.

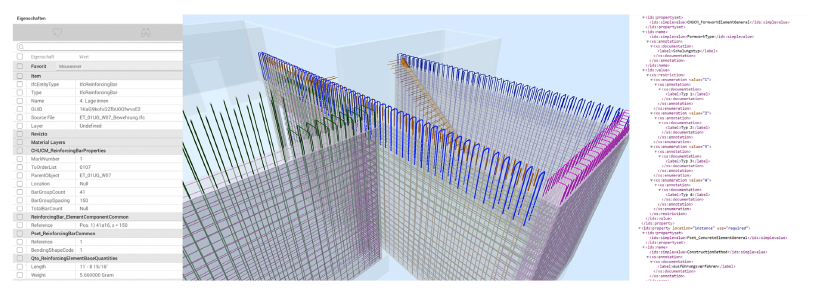

O exemplo de disposição de armaduras a partir do modelo mostra, lado a lado, dados do elemento, representação geométrica e estrutura de requisitos. A imagem retrata o estado do software e do formato de exportação no manual de 2024; a implementação atual deve ser conferida com a versão de IDS e IFC adotada no projeto.

Ligar objetivos, EIR, BEP e modelos

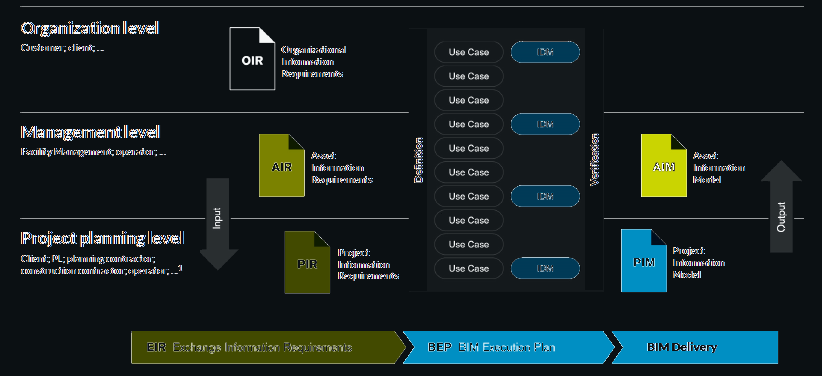

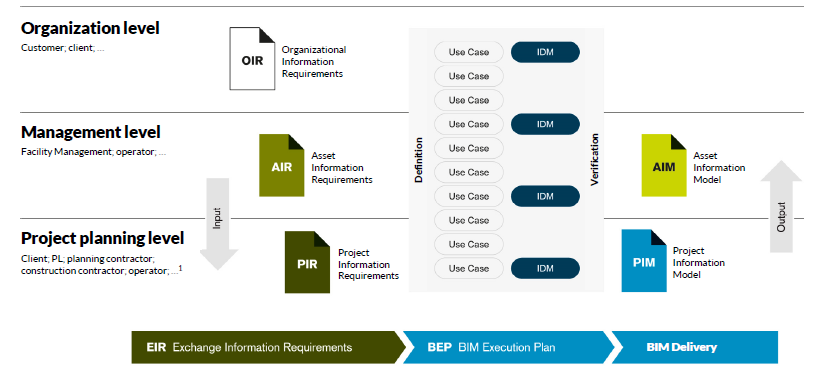

No modelo de gestão da informação de Bauen digital Schweiz / buildingSMART Switzerland, as necessidades surgem em níveis diferentes. OIR registra necessidades da organização; PIR, do projeto; AIR, do ativo. Os EIR traduzem necessidades selecionadas em requisitos para trocas específicas. O BEP descreve como a equipe pretende atendê-los. As entregas alimentam o PIM durante o projeto e, conforme seleção e validação, o AIM para a gestão do ativo.

O caso de uso conecta essas peças: associa uma finalidade à decisão, aos responsáveis, ao momento da troca e aos critérios de aceitação. Assim, quem solicita e quem produz a informação podem interpretar o mesmo pedido. O UCM oferece a base de referência; não executa sozinho a gestão documental, a modelagem ou a verificação do empreendimento.

Como desenvolver e conferir um caso de uso

O manual recomenda uma equipe interdisciplinar, conduzida por um responsável pela coordenação e apoiada pelos especialistas das áreas envolvidas. O grupo descreve o processo e os requisitos em linguagem compreensível antes de mapear os elementos técnicos. Um fluxograma BPMN pode tornar visíveis as atividades e as interfaces; uma tabela organiza as entregas e suas condições.

Depois, especialistas relacionam os requisitos ao esquema IFC pertinente e, para aquilo que a linguagem comporta, os expressam em IDS. Modelos de exemplo e ferramentas distintas ajudam a testar a interpretação e a capacidade de troca. A buildingSMART faz a revisão formal antes da publicação no serviço; a correção técnica do conteúdo permanece responsabilidade do grupo que o elaborou. Uma revisão ampla com profissionais que não participaram da redação inicial reduz ambiguidades.

Para um projeto real, a sequência prática é selecionar o caso de uso, explicitar o que precisa ser adaptado, incorporá-lo aos EIR, responder no BEP, produzir as entregas e conferir o resultado. O retorno da equipe ao responsável pelo caso de uso, por meio dos comentários do UCM, pode aprimorar a referência para projetos futuros.

Exemplo: proteção contra quedas na obra

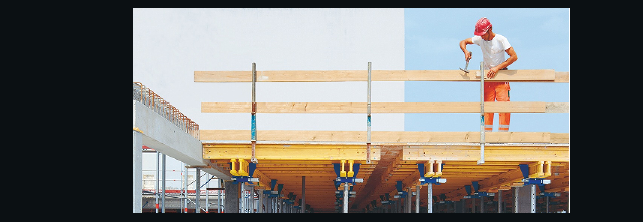

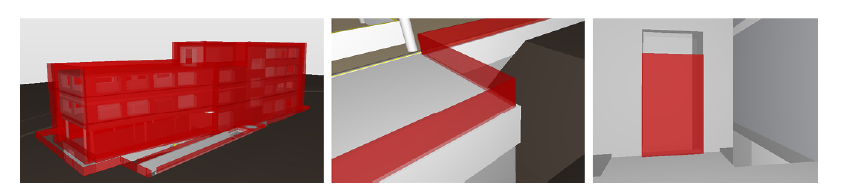

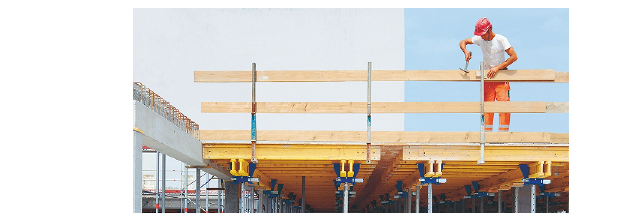

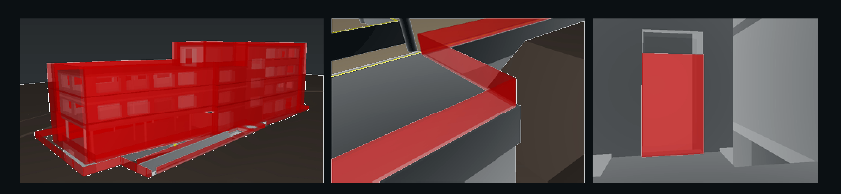

O caso de uso suíço Absturzsicherheit no UCM, desenvolvido com a Suva, trata do planejamento, da coordenação e da verificação de medidas temporárias de proteção contra quedas. A fotografia mostra uma proteção lateral em canteiro, enquanto os modelos ilustram como a medida pode ser representada e examinada antes e durante a execução.

O valor está em relacionar o risco em cada fase da obra às medidas previstas, aos responsáveis e à conferência no local. O modelo pode apoiar o planejamento, a contratação, a preparação do trabalho e as inspeções. Visualizações e realidade mista podem auxiliar a comparação com o canteiro, mas não substituem a avaliação técnica, os controles presenciais nem as obrigações de segurança. O manual de 2024 cita bibliotecas paramétricas e conjuntos de regras então disponíveis; consulte os materiais atuais da Suva antes de adotá-los.

Links que substituem os QR codes do manual

• Serviço Use Case Management da buildingSMART e catálogo de casos de uso.
• BIM-Abwicklungsmodell, edição 2022, de Bauen digital Schweiz / buildingSMART Switzerland, base do esquema de requisitos e entregas reproduzido no manual.
• Caso de uso Absturzsicherheit no UCM e orientações e recursos da Suva.
• Roadmap técnica da buildingSMART. As funcionalidades futuras citadas no manual de 2024 devem ser conferidas no UCM atual; a roadmap não comprova sua implementação.

Fonte do artigo

Tradução e adaptação editorial das páginas 145–152 de BIMcert Handbook: Basic Knowledge openBIM, edição 2024, seção “UCM – buildingSMART Use Case Management Service”, de Thomas Glättli. As cinco imagens foram fornecidas pelo usuário; suas legendas impressas foram removidas e substituídas por descrições em português. O texto reorganiza o conteúdo para leitura independente e distingue exemplos e planos de 2024 das páginas oficiais consultadas em 2026.
