openBIM na prática: padrões comuns, processos sob medida
Entenda como organizar a colaboração entre equipes a partir de requisitos claros, padrões abertos e entregas verificáveis.
Nesta página
A colaboração digital na construção começa pela definição das informações que precisam circular entre as equipes. Este guia ajuda arquitetos, projetistas e coordenadores a organizar essas trocas e a avaliar se uma entrega atende ao objetivo do projeto.

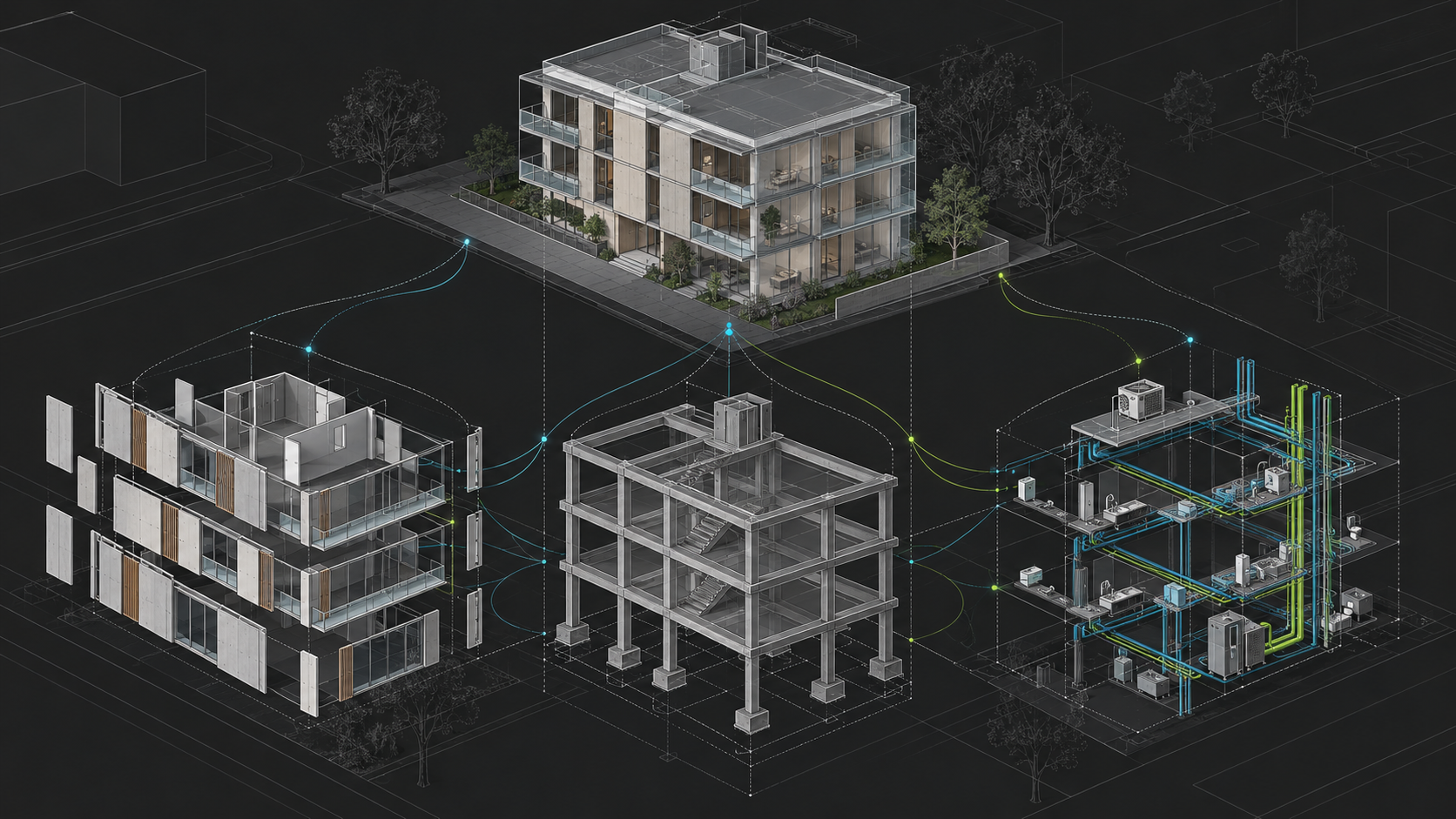

Figura 1 — Colaboração entre disciplinas. Ilustração conceitual gerada com inteligência artificial para ARQUITETURA.COM.
Objetivo e quando usar
Use este guia ao planejar uma troca de modelos, organizar uma revisão entre disciplinas ou esclarecer o que cada participante deve entregar. O ponto de partida é uma decisão concreta: verificar espaços para instalações, coordenar elementos ou conferir informações necessárias a uma entrega.
O BIM, sigla de Building Information Modeling — modelagem da informação da construção —, reúne informações por meio de modelos digitais. Neste artigo, o foco está na colaboração entre equipes que podem utilizar ferramentas diferentes.
Por que não existe um fluxo universal
No artigo Clarifying the “openBIM Workflow”: A Practical Breakdown, Evandro Alfieri, da buildingSMART International, esclarece que openBIM não corresponde a uma única sequência de trabalho.
O openBIM oferece padrões e soluções para a troca aberta de informações. Um fluxo de trabalho organiza atividades para alcançar um resultado. A combinação permite diferentes processos, ajustados às necessidades de cada projeto, sem exigir o uso de todos os padrões em todas as situações.
As seções seguintes aplicam essa distinção ao planejamento de projetos de arquitetura. Os exemplos são propostas editoriais, sem representar testes executados.
Dos requisitos à entrega

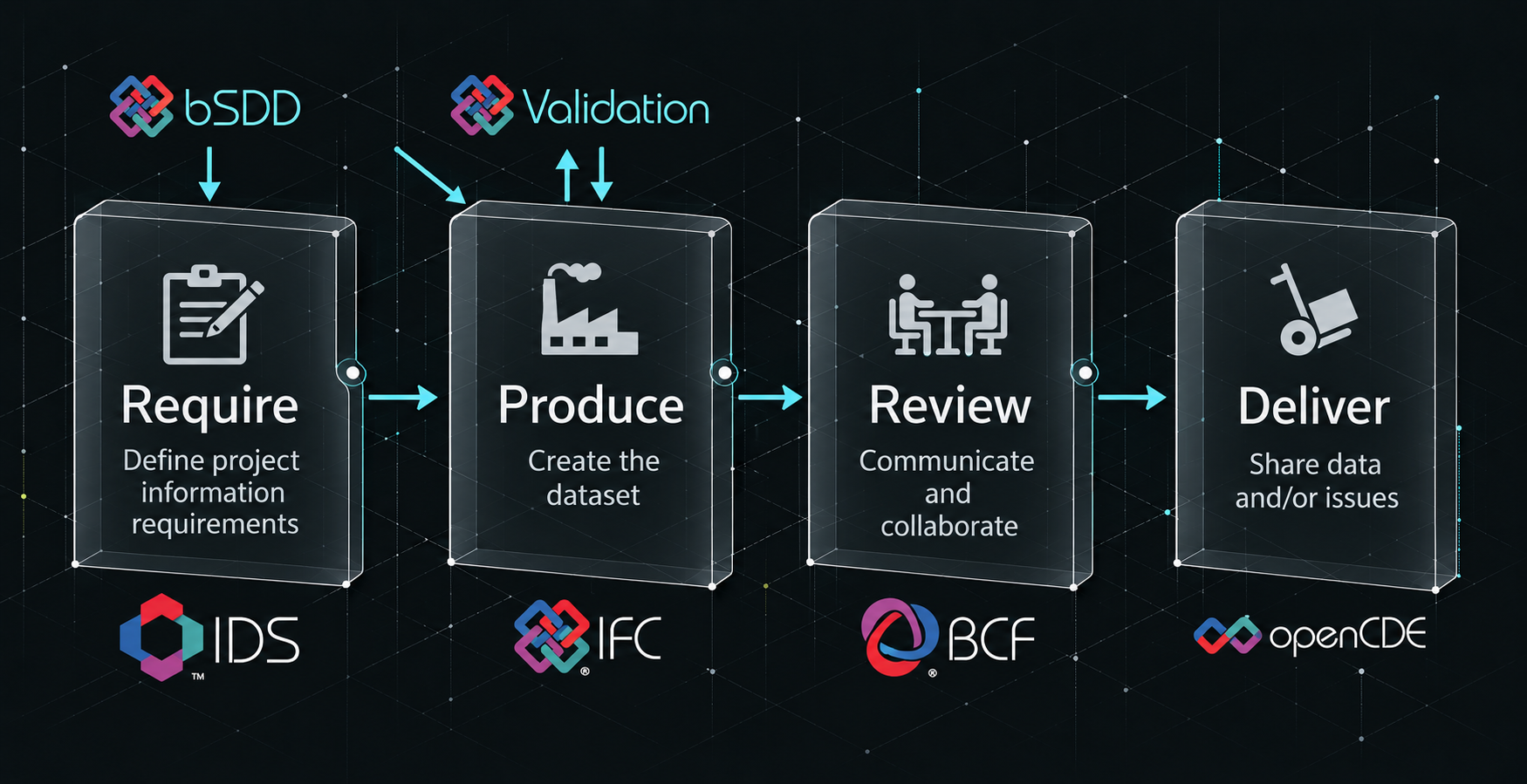

Figura 2 — Definir requisitos, produzir informações, revisar e entregar. Adaptação visual com inteligência artificial no padrão ARQUITETURA.COM, baseada no diagrama da buildingSMART International publicado no artigo de Evandro Alfieri.
O diagrama ajuda a discutir quatro atividades. Para organizar o trabalho de uma equipe, podemos associar a cada uma uma pergunta e um resultado esperado:
| Atividade | Pergunta para a equipe | Resultado esperado |
|---|---|---|
| Definir requisitos | Qual decisão precisa ser apoiada? | Informações necessárias e critérios de aceitação acordados. |
| Produzir | Quem prepara os dados e com quais referências? | Conjunto de informações identificado e adequado à revisão. |
| Revisar | A entrega permite executar a tarefa prevista? | Questões registradas e decisões documentadas. |
| Entregar | Qual revisão deve ser utilizada e por quem? | Entrega identificada, acessível e com pendências explícitas. |
A revisão pode exigir correções ou esclarecimentos antes de uma nova entrega. O diagrama não deve ser lido como uma aprovação automática nem como uma lista obrigatória de ferramentas.
O papel das referências do diagrama
As siglas representam recursos com funções distintas:
- IFC — Industry Foundation Classes: padrão aberto para estruturar e intercambiar dados de modelos da construção. Referência oficial.
- BCF — BIM Collaboration Format: padrão para comunicar questões associadas ao modelo, com informações como comentários e pontos de vista. Referência oficial.
- IDS — Information Delivery Specification: padrão para expressar requisitos de informação de forma interpretável por computador e apoiar sua conferência em modelos IFC. Trata informações alfanuméricas; não verifica interferências geométricas. Referência oficial.
- bSDD — buildingSMART Data Dictionary: serviço de dicionários de dados com definições de termos, classes e propriedades. Referência oficial.
- Validation: no contexto da buildingSMART, a validação de IFC confere sua conformidade com o padrão. Essa conferência não equivale à aceitação técnica de todo o projeto. Referência oficial.
- openCDE — open Common Data Environment: família de interfaces de programação para conectar aplicações e ambientes comuns de dados. Repositório oficial.
Um exemplo: coordenar arquitetura e instalações
Considere uma reforma residencial em que a equipe precisa estudar a passagem de instalações junto à estrutura existente. Antes de compartilhar os modelos, convém identificar quais elementos são relevantes, a origem das informações do existente e as dúvidas que ainda precisam de levantamento.
Uma sequência possível é:
- Definir o trecho a revisar e os dados necessários para a decisão.
- Compartilhar os modelos de arquitetura, estrutura e instalações com identificação de revisão e referência espacial comum.
- Examinar a combinação dos modelos e registrar as questões encontradas.
- Atribuir responsáveis pelas propostas de solução e acordar os critérios de encerramento.
- Revisar a nova entrega, conferindo a questão original e possíveis efeitos em outros elementos.

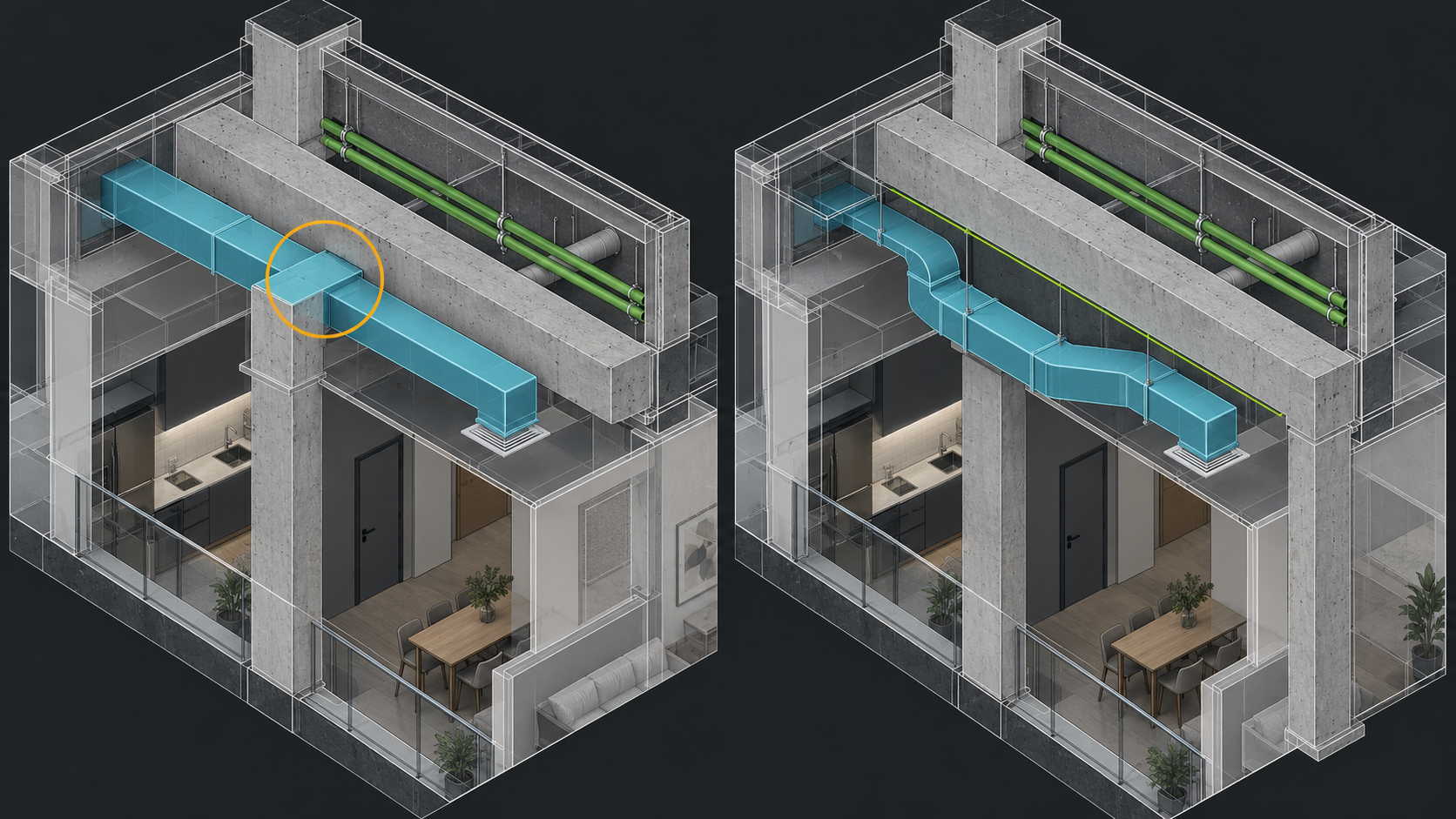

Figura 3 — Exemplo ilustrativo de uma questão de coordenação e de uma alternativa a revisar. Imagem gerada com inteligência artificial; não representa uma solução construtiva aprovada.
Para a gestão do projeto, o registro deve permitir identificar a localização, o responsável, a revisão utilizada e a decisão tomada. “Modelo enviado” e “questão resolvida” são estados diferentes e devem ser acompanhados separadamente.
Resultado esperado e verificação
O resultado esperado é uma troca de informações que permita executar a tarefa prevista e compreender o estado das decisões. Antes de aceitar uma entrega, confira:
- Se os arquivos e suas revisões estão identificados.
- Se os elementos e informações solicitados estão presentes.
- Se as equipes utilizam a mesma referência espacial.
- Se as questões abertas têm responsáveis e encaminhamentos registrados.
- Se as correções foram revisadas e as pendências continuam visíveis.
Uma pequena entrega de teste pode revelar problemas de intercâmbio antes que o processo seja ampliado. Seus resultados devem ser registrados com as versões e configurações utilizadas.
Limitações e erros comuns
Este guia explica uma abordagem de organização. Não inclui ensaios de importação, exportação ou validação em software, nem recomenda uma combinação específica de versões dos padrões.
Erros frequentes na organização de uma troca incluem enviar dados sem definir seu uso, confundir conformidade do arquivo com aprovação do projeto e encerrar uma questão sem conferir a revisão seguinte. Nas reformas, a precisão das informações sobre o existente também precisa ser avaliada antes de fundamentar uma decisão construtiva.
As ilustrações geradas com IA servem à explicação editorial. Dimensões, encaminhamentos e condições construtivas devem ser verificados nos documentos e modelos reais.
Arquivos e referências
Não são fornecidos modelos ou arquivos de teste. As imagens têm função explicativa.
Referências oficiais consultadas em 3 de outubro de 2026:
- Evandro Alfieri, buildingSMART International: Clarifying the “openBIM Workflow”: A Practical Breakdown.
- buildingSMART International: IFC, BCF e IDS.
- buildingSMART International: bSDD e OpenCDE API.
